Interface de disco é a conexão entre o disco e o computador. Mas precisamente é a forma como o dispositivo(HD, SSD..) se conecta física e logicamente com o computador.
Essa forma de conexão entre o dispositivo e o computador se difere quanto à
- diferença entre parte física: as interfaces têm encaixes diferentes entre si.
- Quanto à parte lógica: a forma de enviar e receber os dados se difere entre as diferentes interfaces.
Tipos de Interfaces de Disco
Nos anos 80 as interfaces mais populares eram as ST506/412 e a ESDI. Que elas são bem antiquadas e não se usam mais é de se imaginar.
Vamos falar um pouco das mais recentes interfaces:
IDE
Essa interface ainda pode ser encontrada em alguns computadores antigos. IDE foi substituída pela interface SATA.
IDE é uma interface que transfere os dados em paralelo.
Veja abaixo a conexão IDE na placa mãe:
Cabo flat para conectar o disco IDE na conexão da placa mãe:

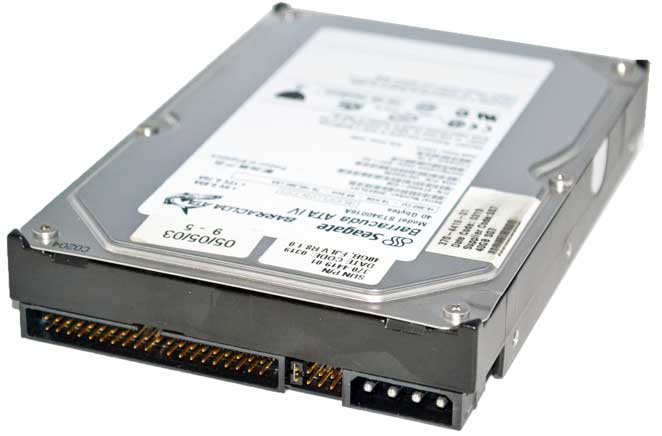

Abaixo imagem de um disco IDE:
Integrated Drive Electronics(IDE) era a interface mais usada e comum entre os anos de 1990 e 2003.
Essa interface passou a ser chamada também de Parallel ATA ou PATA. Porém, usar IDE como sinônimo de ATA é algo errado e que pode ter começado por conta de comerciantes não saberem a diferença entre ATA e IDE ou atá mesmo por vendedores ou fabricantes que desejavam aumentar a quantidade de dispositivos compatíveis com ATA/ATAPI. ATA ou ATAPI é um standard(padrão) e não um dispositivo físico.
Um Standard é um documento criado pela colaboração de diversas empresas e que define boas normas, recomendações e regras de como se fazer implantar, produtos e serviços. Veja mais sobre standard clicando em: O que são Protocolos e Standards em Informática?
SCSI
É uma interface antiga e mais voltada para servidor. SCSI foi substituída pela interface SAS.
SCSI é a abreviação para “Interface de sistema de computador pequeno(Small computer System interface)”.
Se pronuncia “ISCUZI”.
Foi criado em 1982 e tem conexão bem parecida com a do IDE. HDs que usam essa especificação(protocolo) são mais caros que os que usam IDE. Enquanto em um cabo para HD IDE conseguíamos conectar apenas 2 HDs em um SCSI conseguimos conectar de 7 à 15. Além de HDs SCSI serem mais rápidos.
Também é antiquado e era usado bastante em servidores.
SATA
Sata é uma abreviação para “Serial Ata”. Transfere os dados em série e não em modo paralelo como no caso do IDE. A Interface Serial ATA transmite dados “continuamente em série”, ou seja, um dado por vez.
Essa interface é a mais usada até os dias de hoje.
Foi apresentada pela primeira vez em 2000 e foi desenvolvido no final do desse mesmo ano. As primeiras produções deram início em 2002 e 2003.
No início, apesar dos vendedores garantirem o contrário, a interface SATA não aumentava a performance do disco, pelo contrário, a primeira leva de discos SATAs vendidos era até pior se comparado com o seu similar IDE da época.
Mas a interface SATA tinha muito mais potencial para se desenvolver e de melhorias de que o IDE.
Velocidade de transmissão de interface SATA:
A interface teve diversas melhorias e versões:
- Sata I: pode alcançar até 150MB/s
- Sata II: até 300MB/s
- Sata III: 600 MB/s
SAS
A interface SAS substituiu a SCSI.
É mais voltada para servidores.
NVMe
NVMe significa Memória Express Não Volátil ou Non-Volatile Memory Express
Essa interface foi apresentada em 2011 pelo grupo NVM Express(www.nvmexpress.org).
Essa interface é destinada para ser usada em SSDs e pode proporcionar até 6 vezes mais performance que um SATA.
É bom deixar claro que existem muitos discos SSDs que ainda usam a interface SATA para se conectar.
Um SSD que use a interface NVMe pode ser conectar na placa mãe através de 3 conexões:
PCI Express
Abaixo temos duas imagens, a primeira é o socket PCIe e a segunda um SSD para ser conectado nesse socket.
M.2
Abaixo temos 3 imagens: Uma conexão M.2, um ssd NVMe para conectar em M.2 e eles já conectados.
M.U
Apesar de parecer muito com conector SATA é totalmente diferente. Essa conexão M.U é moderna e avançada. É encaixado no slot PCIe mas usa cabos para conectar o SSD:
